perėjimų skylės

perėjimai per skylę naudojami visų PCB sluoksnių sujungimui

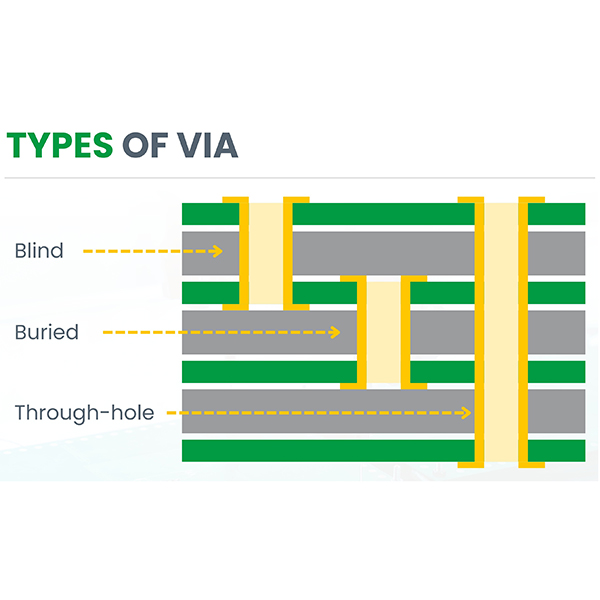

Per skylę einančios jungtys yra angos, kurios prasiskverbia per visus PCB sluoksnius ir turi angas abiejuose galuose. Jos dažniausiai naudojamos jungiant grandines tarp sluoksnių ir pritaikant komponentų laidus, todėl yra standartinis skylės tipas tradiciniame PCB dizaino.

Aprašymas

Perforacinės skylėsyra dažnas skylių tipas spausdintinėse plokštėse. Tai yra skylės, kurios prasiskverbia iš vienos PCB pusės į kitą, naudojamos laidžioms trasoms tarp skirtingų plokštės sluoksnių sujungti, taip pat tarnauja kaip komponentų laidų tvirtinimo taškai.

Pagrindinės savybės

  1. Prasiskverbia per visus PCB sluoksnius, tęsiasi nuo viršutinio sluoksnio iki apatinio sluoksnio, abu galai yra atviri PCB paviršiuje. Skylė yra visiškai skaidri.
  2. Dažniausiai naudojama laidžioms trasoms tarp skirtingų plokštės sluoksnių sujungti ir komponentų laidams montuoti.
  3. Gaminami naudojant išbandytus procesus, paprastai mechaninį gręžimą arba lazerinį gręžimą, po kurio atliekamas metalizavimas (galvanizavimas), siekiant užtikrinti elektrinį laidumą.

Pritaikymas

  1. Elektros jungčių tarp PCB sluoksnių sukūrimas.
  2. Leidžia litavinti tradicinius perėjimų komponentus (rezistorius, kondensatorius, IC ir kt.), įkišant kaiščius į skyles.
  3. Plačiai naudojamas įvairių tipų plokštėse, ypač dvipusėse ir daugiasluoksnėse plokštėse.

Privalumai

  1. Saugūs jungimai su stabiliais ir patikimais elektriniais parametrais.
  2. Ištobulintas gamybos procesas, mažos sąnaudos, tinka masinei gamybai.
  3. Palengvina rankinį surinkimą ir priežiūrą.
