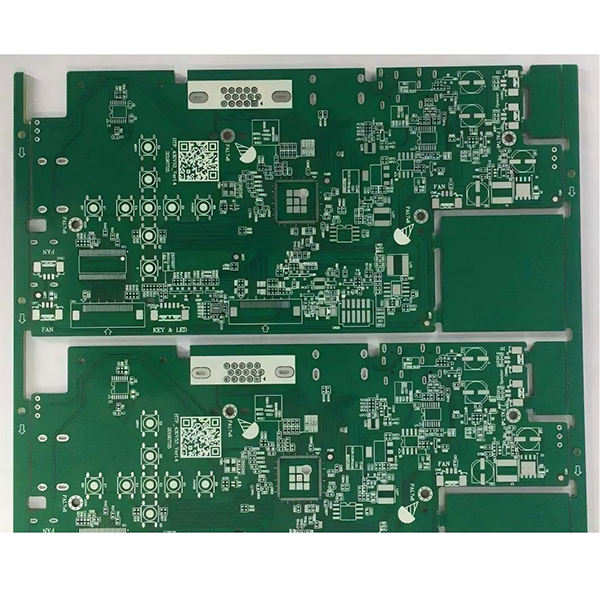

panardinimo alavo PCB

panardinimo alavo PCB, užtikrinantis litavimo savybes ir apsaugą nuo oksidacijos

Chemiškai alavuotos plokštės yra PCB, padengtos chemiškai nusodintu alavo sluoksniu. Jos pirmiausia apsaugo nuo oksidacijos ir pagerina litavimo savybes, todėl yra plačiai naudojamas ekologiškas paviršiaus apdorojimo būdas.

Aprašymas

Beelektrinis cinkavimas PCB

Beelektrinis cinkavimas, visiškai žinomas kaip cheminis cinkavimas (paprastai vadinamas beelektriniu cinkuotu PCB arba panardinamuoju cinkuotu PCB), yra plačiai naudojamas spausdintinių plokščių (PCB) paviršiaus apdorojimo procesas.

Jo pagrindinis tikslas yra cheminės reakcijos būdu ant PCB vario paviršiaus uždėti vienodą gryno cinko (Sn) sluoksnį. Tai apsaugo vario sluoksnį nuo oksidacijos ir pagerina litavimo savybes.

Pagrindinės savybės

  • Puikus litavimo gebėjimas:Lygus, plokščias beelektrinio alavo sluoksnio paviršius yra idealus SMT ir smulkių komponentų litavimui.
  • Ekologiškas ir be švino:Atitinka RoHS aplinkos apsaugos standartus, be švino ir kenksmingų sunkiųjų metalų likučių.
  • Oksidacijos prevencija:Švino sluoksnis veiksmingai izoliuoja varį nuo oro, užkertant kelią oksidacijai.
  • Paprastas procesas ir mažos išlaidos:Siūlo mažesnes išlaidas, palyginti su aukštos klasės apdorojimo būdais, pvz., elektrolitiniu aukso panardinimu (ENIG).

Taikymo sritys

Dažniausiai naudojamas bendrojo vartojimo elektronikos prietaisuose, standartinėse ryšių plokštėse, buitinių prietaisų valdymo plokštėse ir kitose srityse, kur nereikalaujama ypatingo patikimumo.
