10 sluoksnių spausdinta plokštė

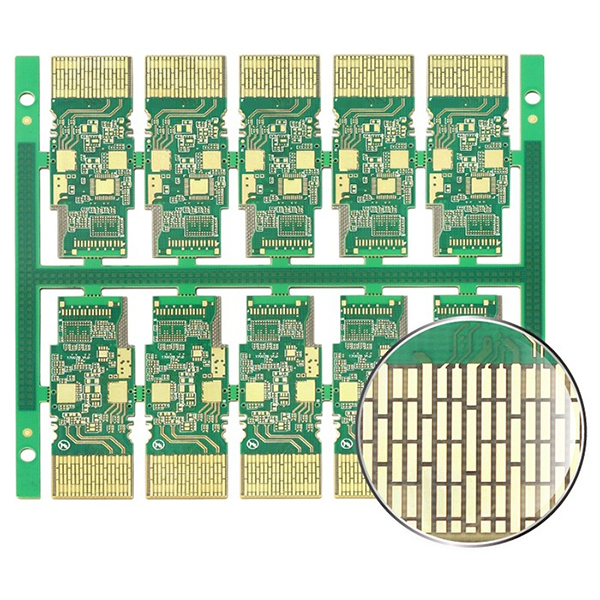

10 sluoksnių spausdintinė plokštė 400G optiniam moduliui

Dešimties sluoksnių spausdintinė plokštė (10 sluoksnių PCB) yra daugiasluoksnė PCB, pagaminta pakaitomis laminuojant dešimt sluoksnių laidžios vario folijos ir izoliacinių medžiagų. 10 sluoksnių PCB gali veiksmingai pagerinti signalo vientisumą ir elektromagnetinį suderinamumą (EMC), sumažindamos kryžminį triukšmą ir trukdžius.

Aprašymas

Dešimties sluoksnių spausdintinių plokščių apžvalga

Dešimties sluoksnių spausdintinės plokštės paprastai apima kelis signalų sluoksnių, maitinimo sluoksnių ir įžeminimo sluoksnių rinkinius. Dėl gerai suprojektuotos sluoksnių struktūros jos suteikia daugiau maršruto erdvės ir užtikrina puikias elektrinės charakteristikas sudėtingiems, didelės spartos ir didelio tankio grandynų projektams.

Pagrindinės dešimties sluoksnių spausdintinių plokščių savybės

  • Palaiko 400 Gbps itin didelės spartos signalų perdavimą, kad atitiktų naujos kartos duomenų centrų ir didelės spartos tinklų poreikius.
  • Naudoja 10 sluoksnių didelio tankio sluoksnių struktūrą, kad pagerintų signalo vientisumą ir galios paskirstymą.
  • Naudoja aukštos kokybės M6 (R-5775) medžiagas, kad užtikrintų patikimumą ir mažus nuostolius aukšto dažnio aplinkose.
  • Didelis storio tikslumas aukso piršto srityje ir kištuko profilyje užtikrina stabilų modulio įdėjimą ir jungimą.
  • Paviršiaus apdorojimas derina ENEPIG (Electroless Nickel Palladium Gold) ir kietą auksavimą, užtikrinant puikų kontaktą ir atsparumą dilimui.
  • Unikalus įterptas vario blokas efektyviai pagerina šilumos valdymą didelės galios darbo sąlygomis.

Pagrindinės dešimties sluoksnių plokščių plokščių taikymo sritys

  • Tinka 400G optiniams moduliams ir QSFP-DD standartiniams greitaeigiams jungiamiesiems produktams.
  • Plačiai naudojamos duomenų centruose, greitaeigiuose tinklo komutatoriuose, maršrutizatoriuose ir panašiose srityse.
  • Taikoma telekomunikacijų infrastruktūroje ir naujos kartos optinėse perdavimo sistemose.
  • Idealiai tinka pramoninei ir ryšių elektroninei įrangai, kuriai reikalingas didelis dažnis, didelis greitis ir didelis patikimumas.

Specifikacijos

  • Sluoksnių skaičius:10
  • Produkto modelis:400 Gbps QSFP-DD
  • Medžiaga:M6, R-5775
  • Gatavo produkto storio tolerancija (aukso piršto sritis):1,0±0,075 mm
  • Kištuko profilio tolerancija:±0,05 mm
  • Perėjimas per įdubą:mažiau nei 15 μm
  • Paviršiaus apdorojimas:ENEPIG + kietas auksinis padengimas
  • Terminis dizainas:įterptas vario blokas
