šabloninis spausdinimas efektyviam litavimo pastos

šabloninis spausdinimas efektyviam litavimo pastos užtepimui

Lydmetalo pastos spausdinimas yra labai svarbus procesas paviršinio montavimo technologijoje (SMT). Šiame procese naudojamas specialus šablonas (šablonas), kad lydmetalo pasta būtų tiksliai užtepta ant kiekvienos spausdintinės plokštės (PCB) plokštelės.

Aprašymas

Lydmetalo pastos spausdinimas

Lydmetalo pastos spausdinimo kokybė tiesiogiai veikia vėlesnį komponentų išdėstymą ir lydmetalo jungčių patikimumą, todėl ji yra labai svarbi bendrai elektroninių produktų kokybei.

Veikimo principas

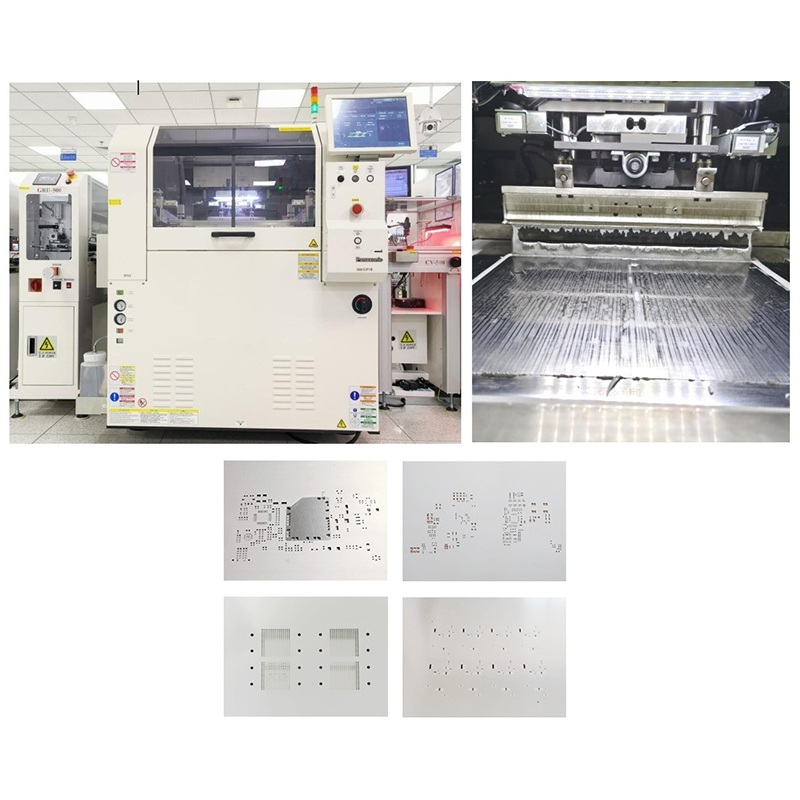

Lydmetalo pastos spausdinimui paprastai naudojamas automatinis arba rankinis spausdintuvas, kuris suderina šabloną su PCB. Šablono paviršių tolygiai padengti lydmetalo pasta naudojamas mentelė. Lydmetalo pasta praeina pro šablono angas ir tiksliai nusėda ant PCB padėkliukų. Pašalinus šabloną, lydmetalo pastos raštas lieka tvarkingai ant PCB, paruoštas komponentų išdėstymui ir lydmetalo litavimui.

Proceso etapai

  1. Suderinkite šabloną su PCB, kad kiekviena anga tiksliai atitiktų padą.
  2. Naudokite mentelę, kad lituojamoji pasta būtų tolygiai padengta ant šablono.
  3. Lydmetalo pasta per šablono angas perkeliama ant PCB plokštės padų.
  4. Nuimkite šabloną ir patikrinkite litavimo pastos spausdinimo kokybę.

Svarba ir privalumai

  • Užtikrina tolygų litavimo pastos pasiskirstymą, pagerindamas litavimo jungties kokybę.
  • Sumažina defektus, pvz., litavimo tiltelį, nepakankamą litavimą ir šaltus litavimo jungimus.
  • Palaiko didelio tankio ir didelio tikslumo elektroninių produktų surinkimą.
  • Padidina gamybos efektyvumą ir produkto patikimumą.

Taikymo sritys

Lydalo pastos spausdinimas plačiai naudojamas mobiliųjų telefonų, kompiuterių, buitinių prietaisų, automobilių elektronikos, medicinos prietaisų ir pramoninių valdymo sistemų surinkime. Tai yra nepakeičiamas ir kritinis žingsnis šiuolaikinėje elektronikos gamyboje.
