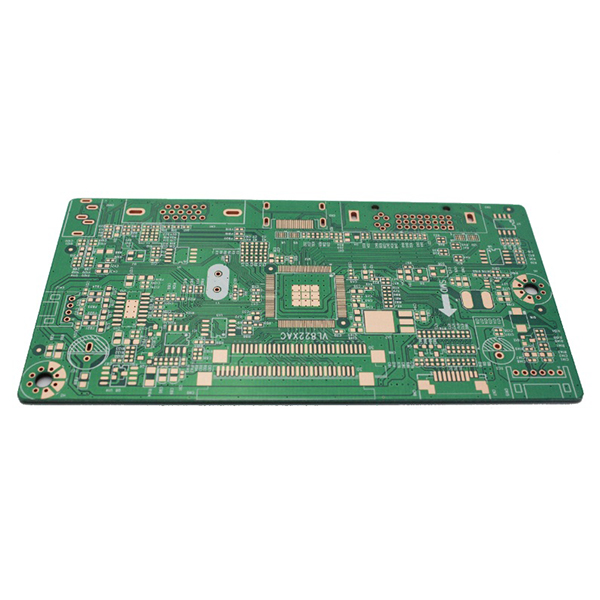

derva užpildyta per PCB

derva užpildyta PCB, užtikrinanti didesnį patikimumą ir geresnį litavimą

Derva užpildyta per PCB (Resin Plugged Via PCB arba Resin-filled Via PCB) reiškia spausdintinę plokštę, kurioje per PCB gamybos procesą perėjimai yra užpildyti ir užsandarinti derva.

Aprašymas

Dėmių užpildymo derva tikslas

Dėmių užpildymo dervos tikslas yra užkirsti kelią lydalo patekimui į dėmes, padidinti plokštės patikimumą ir atitikti specialius procesų reikalavimus, pvz., didelio tankio jungtys (HDI).

Pagrindinės savybės

  1. Derva užpildytos perėjimų angos:Derva užpildoma perėjimuose (paprastai aklieji, paslėptieji arba perėjimai), išdžiovinama ir apdorojama paviršius, kad skyluose neliktų tuštumų.
  2. Lygus paviršius:Po užpildymo derva galima atlikti šlifavimą ir varinimą, kad paviršius būtų lygus ir tinkamas montuoti smulkių žingsnių paketus, pvz., BGA ir CSP.
  3. Padidintas patikimumas:Užkerta kelią tokioms problemoms kaip burbulai ar litavimo rutuliukai litavimo metu, padidina laidumo patikimumą ir mechaninį stiprumą.

Pagrindinės taikymo sritys

  1. Didelio tankio jungiamosios plokštės (HDI PCB).
  2. Daugiasluoksnės plokštės, kurioms reikalingos aklos/paslėptos perėjimų angos ir perėjimų angų užkimšimo konstrukcijos.
  3. PCB konstrukcijos, skirtos didelio patikimumo, smulkių komponentų (pavyzdžiui, BGA ir CSP paketų) montavimui.
  4. Specialūs reikalavimai, siekiant užkirsti kelią litavimo pastos patekimui į perėjimus.

Skirtumai nuo įprastų perėjimų

  1. Įprastos perėjimų angos paprastai yra tuščios ir skirtos tik elektros jungčiai, be užkimšimo.
  2. Derva užpildytos perėjimų PCB yra užpildytos derva, atitinkančia aukštesnius proceso ir surinkimo reikalavimus.
