Darbo principas

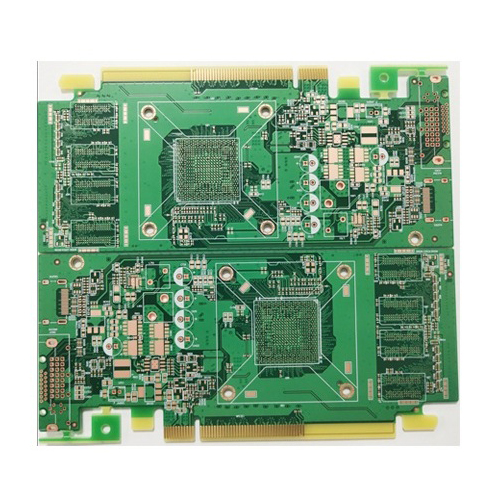

„Quick Turn PCB Prototype“ daugiausia remiasi efektyviomis gamybos linijomis ir automatizuota įranga. Klientams pateikus savo grandynų projektavimo failus, inžinierių komanda greitai atlieka projektavimo peržiūrą, medžiagų paruošimą, daugiasluoksnį laminavimą, gręžimą, ėsdinimą, padengimą ir šilkografijos spausdinimą. Kiekviena PCB yra griežtai tikrinama elektrinės veiklos ir vizualiai, siekiant užtikrinti, kad jos struktūra ir funkcionalumas visiškai atitiktų projektavimo reikalavimus, ir užtikrinti greitą pristatymą.
Pagrindiniai privalumai
- Greitas pristatymas:Prototipų gamyba gali būti užbaigta per 24 valandas, tai žymiai sutrumpina tyrimų ir plėtros ciklą ir leidžia greičiau pristatyti produktus į rinką.
- Lankstus pritaikymas:Palaiko įvairias plokščių medžiagas, sluoksnius, dydžius ir specialius procesus, kad atitiktų skirtingų projektų plėtros poreikius.
- Patikima kokybė:Visiškai automatizuota patikra užtikrina nuoseklią kiekvienos prototipinės plokštės funkciją ir kokybę.
- Inžinerinė parama:Profesionali komanda teikia dizaino optimizavimo patarimus ir techninę pagalbą, siekdama pagerinti tyrimų ir plėtros efektyvumą.
- Ekonomiškumas:Mažų partijų prototipų gamyba reikalauja mažų investicijų, sumažina plėtros riziką ir bandymų bei klaidų išlaidas.
Taikymo sritys
Greitasis PCB prototipų kūrimas plačiai naudojamas buitinėje elektronikoje, išmaniuosiuose nešiojamuose įrenginiuose, automobilių elektronikoje, medicinos prietaisuose, pramonės valdyme, daiktų internete ir kt. Nesvarbu, ar tai naujo produkto dizaino patvirtinimas, funkcinis testavimas, ar mažos partijos bandomoji gamyba, greitasis PCB prototipų kūrimas yra svarbus žingsnis nuo elektronikos produktų koncepcijos iki pateikimo į rinką, užtikrinantis tvirtą garantiją įmonės inovacijoms ir kokybei.
