nikeliu padengta anglies plėvelė PCB

nikeliu padengta anglies plėvelė PCB laidžiems kontaktams

Nikelio dengtos anglies plėvelės plokštės derina anglies plėvelės aukštą laidumą su nikelio dengimo puikiu atsparumu dilimui ir korozijai, todėl jos yra vienas iš specializuotų PCB procesų, dažnai naudojamų aukštos klasės elektroniniuose produktuose.

Aprašymas

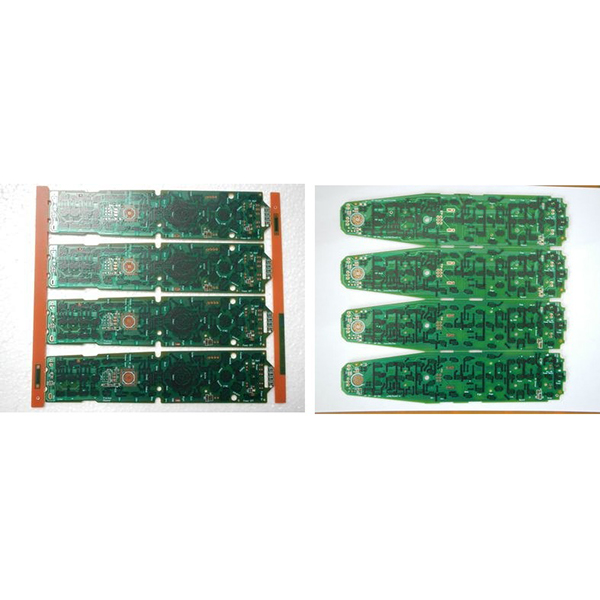

Nikelio padengta anglies plėvelė PCB

Aprašymas

Nikelio padengta anglies plėvelė PCB(paprastai vadinama nikeliu padengta anglies plėvelės PCB) yra specializuota plokštė, plačiai naudojama spausdintinių plokščių (PCB) gamyboje. Jos struktūra apima pirmiausia anglies rašalo sluoksnio (t. y. anglies plėvelės) spausdinimą ant nurodytų PCB vietų, po to metalinio nikelio sluoksnio uždėjimą ant anglies plėvelės paviršiaus galvanizavimo arba cheminio dengimo būdu.

Pagrindinės savybės

  1. Puikus laidumas:Anglies plėvelė pati savaime turi gerą laidumą, kuris dar labiau padidėja dėl nikeliavimo.
  2. Didelis atsparumas dilimui:Kietas nikelio sluoksnis žymiai pagerina kontaktinių taškų atsparumą dilimui.
  3. Stiprus atsparumas korozijai:Nikelis užtikrina tvirtą atsparumą oksidacijai ir korozijai, prailgindamas PCB tarnavimo laiką.
  4. Ekonomiškumas:Mažesnė kaina nei tiesioginis auksavimas ar sidabravimas, o našumas pranašesnis už gryno anglies plėvelę.

Tipiniai taikymo pavyzdžiai

  1. Elektronikos klaviatūros, jungikliai ir kontaktiniai taškai, kuriems reikalingas didelis atsparumas dilimui ir laidumas.
  2. Dažnai naudojamos arba slankios kontaktinės sritys, pvz., aukštos klasės nuotolinio valdymo pulteliai, medicinos prietaisai ir pramoniniai valdymo skydai.
  3. Kintamieji rezistoriai ir slankūs jungiklių kontaktiniai taškai, kuriems reikalingas ilgesnis tarnavimo laikas.

Paprastas palyginimas

  1. Standartinės anglies plėvelės plokštės (tik anglies plėvelė):Mažesnė kaina, tinka pagrindiniams laidumo ir atsparumo dilimui reikalavimams.
  2. Nikelio dengtos anglies plėvelės plokštės (anglies plėvelė + nikelio sluoksnis):Padidintas atsparumas dilimui, laidumas ir atsparumas korozijai, tinka didelių reikalavimų taikymams.
