hibridinė PCB

hibridinė PCB reiškia mišrią laminuotą spausdintinę plokštę

Hibridinės laminuotos plokštės yra pažangus PCB struktūrinis sprendimas, suderinantis aukštą našumą ir ekonomiškumą, idealus elektroniniams produktams, kuriems reikalingos kelios savybės, pvz., aukštas dažnis, didelis greitis ir atsparumas aukštai temperatūrai.

Aprašymas

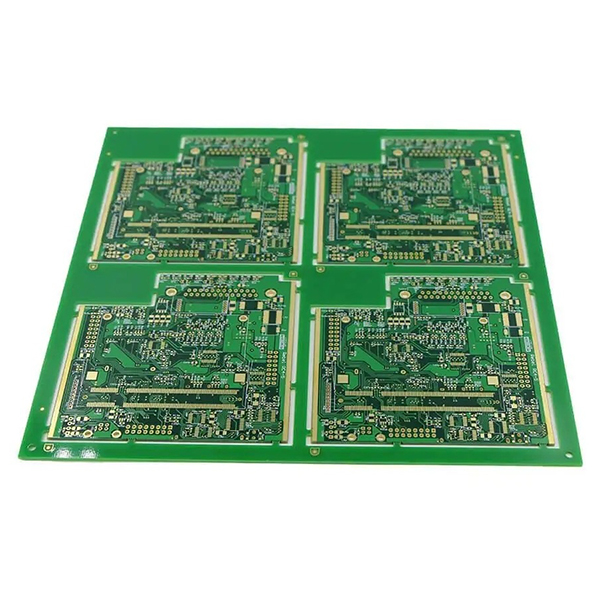

Hibridinė PCB (mišrioji laminuota PCB)

Hibridinė PCB (mišri laminuota PCB) – tai daugiasluoksnė plokštė, susidariusi laminuojant du ar daugiau skirtingų tipų substratų, pvz., FR4, PTFE, keramiką ar aukšto dažnio medžiagas, ant vienos spausdintinės plokštės (PCB), kaip reikalaujama. Ši plokštė derina kelių medžiagų privalumus, suderindama aukšto dažnio/greito signalo perdavimo charakteristikas su puikiu mechaniniu stiprumu ir sąnaudų kontrole.

Pagrindinės savybės

  1. Medžiagų įvairovė:Dažniausiai naudojami deriniai: FR4 + aukšto dažnio medžiagos, FR4 + keramika, FR4 + PI ir kt.
  2. Komplementarumas:Leidžia naudoti specifinius sluoksnius aukšto dažnio/mažų nuostolių veikimui, o kiti užtikrina didelį stiprumą/mažas sąnaudas.
  3. Platus pritaikymas:Plačiai naudojamas radaruose, antenose, RF, 5G ryšiuose, automobilių elektronikoje, aviacijoje ir kitose srityse.

Taikymo scenarijai

  1. Aukšto dažnio/didelio greičio signalų sluoksniuose naudojamos aukšto dažnio medžiagos, o kituose sluoksniuose naudojamos tradicinės medžiagos, pvz., FR4, siekiant subalansuoti našumą ir kainą.
  2. Maitinimo ir signalų sluoksniuose naudojamos medžiagos su skirtingomis dielektrinėmis konstantomis ir šiluminio plėtimosi koeficientais, siekiant padidinti patikimumą.

Privalumai ir iššūkiai

  1. PrivalumaiPagerina bendrą PCB našumą, optimizuoja sąnaudas ir atitinka sudėtingus grandynų reikalavimus.
  2. IššūkiaiSudėtingi gamybos procesai reikalauja didelio tikslumo laminavimo, sluoksnių sujungimo ir šiluminio plėtimosi koeficiento suderinimo srityse.
