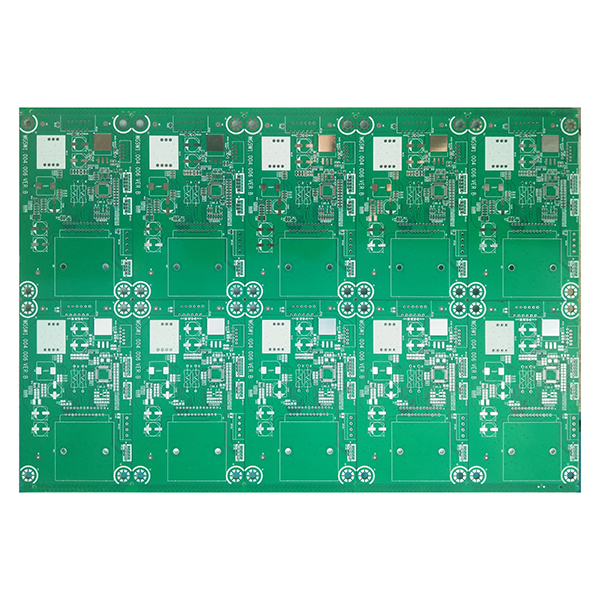

FR-4 stiklo pluošto epoksidinis laminatas, skirtas PCB taikymams

FR-4 stiklo pluošto plokštės apžvalga

FR-4 stiklo pluošto plokštė yra aukštos kokybės spausdintinių plokščių (PCB) substratas, pagamintas iš stiklo pluošto audinio kaip armavimo medžiagos ir epoksidinės dervos kaip matricos, su vario folija, laminuota ant paviršiaus. „FR“ FR-4 reiškia „ugniai atsparus“, o „4“ yra medžiagos kokybės kodas. Jos pagrindinės savybės yra puikus mechaninis stiprumas, matmenų stabilumas, elektrinės izoliacijos savybės ir atsparumas ugniai. FR-4 yra plačiai naudojama įvairių elektroninių produktų plokščių gamybai ir yra viena iš dažniausiai naudojamų ir populiariausių PCB substratų šiuo metu.

Pagrindinė struktūra

1. Stiklo pluošto pagrindas:Naudojamas didelio stiprumo stiklo pluošto audinys, užtikrinantis puikų mechaninį stiprumą ir matmenų stabilumą.
2. Epokso derva:Stiklo pluošto audinys yra impregnuotas aukštos kokybės epoksidine derva, siekiant pagerinti plokštės atsparumą karščiui, izoliaciją ir bendrą stabilumą.
3. Vario folija:Paviršius padengtas aukšto grynumo elektrolitine vario folija, todėl lengva išgraviruoti ir suformuoti smulkius grandinės modelius.

Pagrindinės FR-4 plokščių savybės

• Puikus matmenų stabilumas, mažas šiluminio plėtimosi koeficientas, nesideformuoja.
• Puikios dielektrinės savybės, tinkamos aukšto dažnio ir greito signalo perdavimui.
• Išskirtinis atsparumas karščiui, tinkamas aukštos temperatūros procesams, pvz., litavimo litavimui, ir palaiko ilgalaikį veikimą aukštoje temperatūroje.
• Didelis mechaninis stiprumas, atsparumas smūgiams ir lenkimui, tinkamas daugiasluoksnių ir didelio tankio PCB gamybai.
• Minimalus dervos išsiliejimas greito gręžimo metu, todėl gaunamos lygios skylės sienos ir geras apdorojamumas.
• Stiprus atsparumas ugniai, išlieka saugus ir patikimas net aukštoje temperatūroje.
• Geras atsparumas drėgmei ir cheminėms medžiagoms, ilgas tarnavimo laikas.
• Pagrindinės spalvos yra daugiausia geltonos arba baltos, o tai patogu produkto identifikavimui ir kokybės valdymui.
• Suderinamas su įvairiais paviršiaus apdorojimo procesais, tokiais kaip HASL (karšto oro litavimo išlyginimas), ENIG (beelektrinis nikelio panardinimas į auksą) ir OSP (organinis litavimo konservantas), atitinkantis įvairius surinkimo reikalavimus.

Pagrindinės FR-4 spausdintinių plokščių taikymo sritys

• Plačiai naudojamos mobiliųjų telefonų, kompiuterių, bandymo įrangos, vaizdo įrašymo įrangos, buitinių prietaisų ir kitų vartotojams skirtų elektroninių produktų spausdintinių plokščių gamybai.
• Taikomos aukšto patikimumo ir aukštos kokybės srityse, pvz., karinėje įrangoje, navigacijos sistemose, automobilių elektronikoje, aviacijoje, medicinos prietaisuose ir pramonės valdyme.
• Tai yra pageidaujamas daugiasluoksnių, didelio tankio ir aukšto dažnio/didelio greičio spausdintinių plokščių pagrindas, tinkamas ryšiui, tinklams, serveriams ir kitoms elektroninėms įrangoms.
• Tinka elektroniniams produktams, kuriems reikalingas atsparumas karščiui, drėgmei, degimui ir ilgas tarnavimo laikas.

Bendrosios specifikacijos

• Pagrindo storis: 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm.
• Vario storis: 18 μm, 35 μm, 70 μm.
• Plokštės dydis: 1044 x 1245 mm.
• Pagrindo spalva: geltona, balta.
• Paviršiaus apdaila: HASL, ENIG, OSP.
