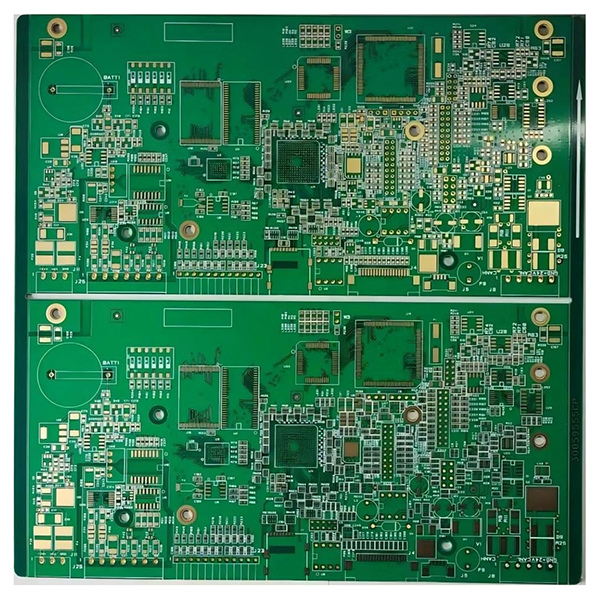

ENIG PCB

ENIG PCB naudoja beelektrinio nikelio panardinimo į auksą technologiją

Chemiškai nikeliu ir auksu padengtos plokštės gaminamos chemiškai padengiant PCB paviršių nikeliu, o po to auksu. Tai padidina PCB patvarumą, litavimo savybes ir patikimumą.

Aprašymas

Cheminio nikelio auksu padengtos plokštės Apžvalga

Chemiškai nikeliu ir auksu padengtos plokštės – tai paviršiaus apdorojimo procesas, dažniausiai naudojamas aukštos klasės elektronikos gaminiuose esančioms spausdintinėms plokštėms (PCB). Šio proceso metu ant PCB vario paviršiaus chemiškai padengiamas nikelio (Ni) sluoksnis, o po to ant nikelio sluoksnio padengiamas plonas aukso (Au) sluoksnis.

Pagrindinės ENIG PCB savybės

  • Puikus litavimas:Sklandus, lygus paviršius, tinkamas smulkių komponentų litavimui.
  • Stiprus atsparumas oksidacijai:Auksinis sluoksnis apsaugo po juo esantį nikelį ir varį nuo oksidacijos ir korozijos.
  • Puikios elektrinės savybės:Tinka greitam, aukšto dažnio signalų perdavimui.
  • Didelis patvarumas:Idealiai tinka sąsajoms, kuriose reikia dažnai įdėti/išimti, pvz., aukso pirštai.

Elektrolitinio nikelio panardinimo aukso spausdintinių plokščių taikymo sritys

  • Aukštos klasės kompiuterių pagrindinės plokštės ir serveriai.
  • Ryšių įranga.
  • Aukšto patikimumo elektronika, pvz., saugojimo įrenginiai ir grafikos plokštės.
  • Auksiniai pirštai, BGA, jungtys ir panašūs komponentai.
