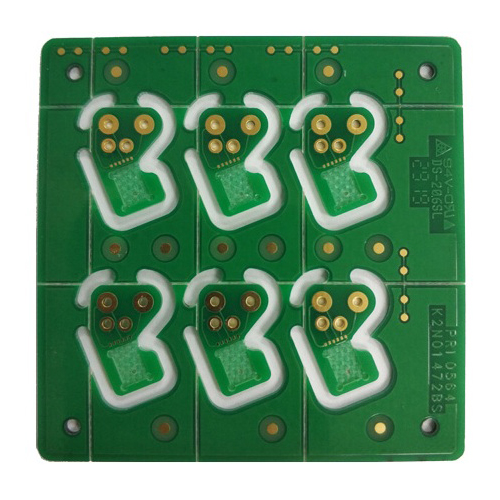

Jo pagrindinis principasyra selektyvus tik PCB paviršiaus sluoksnio pašalinimas iki iš anksto nustatyto gylio, o ne visos plokštės perpjovimas. Šis metodas leidžia išsaugoti pagrindinį substratą nepaliestą, sukuriant tik reikiamose vietose tam tikro gylio griovelius ar skyles.
Pagrindinės savybės
- Aklasis frezavimo procesas leidžia tiksliai kontroliuoti frezavimo gylį, taip pasiekiant sudėtingas struktūras, pvz., vietinius laiptelius, seklias griovelius ar pusines skyles plokštėje.
- Ši technologija leidžia sukurti įdubas ar įleidimus PCB, žymiai padidindama komponentų montavimo įvairovę ir lankstumą.
- Aklasis frezavimas paprastai atliekamas naudojant aukšto tikslumo automatizuotą įrangą, kad būtų užtikrintas pastovus gylis ir aštri kontūrai, atitinkantys sudėtingus šiuolaikinės elektronikos gamybos reikalavimus.
Tipiniai taikymo atvejai
- Įterpiant tam tikrus komponentus, pvz., RF modulius, šviesos diodus ar metalinius ekranus į plokštę, aklasis frezavimas sukuria lokalizuotas seklias įdubas.
- Jis gamina PCB struktūras su laiptelinėmis konfigūracijomis, pvz., iš anksto suformuotas erdves pusiau įterpiamoms jungtims arba specializuotiems kortelių lizdams.
- Jis sukuria lokalizuotas įdubas arba įdubas, palengvindamas specializuotų struktūrinių komponentų montavimą arba padidindamas plokštės lygio surinkimo tankį.
- Plačiai taikoma aukštos klasės ryšių įrangoje, išmaniuosiuose terminaluose, automobilių elektronikoje ir kitose elektroninių produktų srityse, kuriose reikalingas didelis struktūrinis sudėtingumas ir erdvės panaudojimas.
