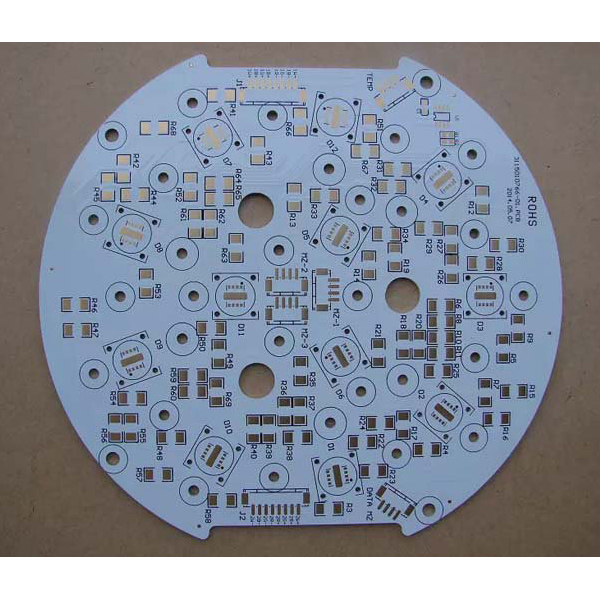

vario pagrindu pagamintos PCB su atskirais šiluminiais ir elektriniais keliais

Vario pagrindu pagaminta PCB (vario šerdies PCB)

Vario pagrindu pagaminta PCB (vario pagrindu pagaminta PCB arba vario šerdies PCB) yra vario plakiruota plokštė, kurios pagrindinė medžiaga yra metalinis varis. Jos struktūra yra panaši į aliuminio PCB struktūrą ir paprastai susideda iš trijų dalių: vario pagrindo, izoliacinio sluoksnio ir vario folijos. Vario PCB pasižymi itin aukštu šiluminiu laidumu ir puikiu mechaniniu stiprumu, todėl jos gali greitai ir efektyviai išsklaidyti elektroninių komponentų generuojamą šilumą. Jos plačiai naudojamos didelės galios, didelio šilumo ir didelio patikimumo elektroniniuose produktuose, pvz., galios stiprintuvuose, ryšio įrenginiuose, galios moduliuose, automobilių elektronikoje ir LED apšvietime.

Pagrindinės vario pagrindo PCB savybės

1. Ypač didelis šilumos laidumas, gerokai pranašesnis už aliuminio PCB ir standartines FR-4 plokštes.
2. Puiki elektrinė izoliacija ir mechaninio apdorojimo savybės.
3. Gali atlaikyti didesnį srovės ir galios tankį, tinka aukštos klasės elektronikai ir taikymams, kuriems keliami griežti šilumos išsklaidymo reikalavimai.

Pagrindinės vario pagrindu pagamintų PCB taikymo sritys

1. Didelio galingumo elektroninė įranga: pvz., galios stiprintuvai, didelio galingumo galios moduliai, keitikliai ir kt., kur reikalingas efektyvus šilumos išsklaidymas ir didelė srovės talpa.
2. LED apšvietimo produktai: didelės galios LED lempos, LED gatvių šviestuvai, automobilių LED lempos, LED ekranai ir kt., kurie gali veiksmingai sumažinti LED jungties temperatūrą ir prailginti tarnavimo laiką.
3. Automobilių elektronika: variklio valdymo blokai, galios paskirstymo moduliai, borto įkrovikliai, automobilių apšvietimas ir kt., kur šilumos išsklaidymas ir patikimumas yra ypač svarbūs.
4. Ryšių įranga: bazinių stočių galios stiprintuvai, RF moduliai, filtrai, mikrobangų ryšio įrenginiai ir kt., kuriuose reikalingas stiprus šilumos išsklaidymas ir didelis stabilumas.
5. Pramoninis valdymas: aukšto dažnio perjungiamieji maitinimo šaltiniai, variklių vairuotojai, dažnio keitikliai, pramoninės automatikos įranga ir kt., naudojami didelės galios ir aukštos temperatūros elektroninėse valdymo sistemose.
6. Medicinos įranga: medicininiai maitinimo šaltiniai, medicininė vaizdo gavimo įranga, lazerinės terapijos prietaisai ir kt., kuriuose šilumos išsklaidymas ir sauga yra labai svarbūs.
7. Kosmoso ir karinė sritys: radaro sistemos, navigacijos įranga, maitinimo sistemos ir kiti elektroniniai komponentai, kuriems reikalingas didelis patikimumas ir prisitaikymas prie ekstremalių aplinkos sąlygų.
8. Naujos energijos sektorius: fotovoltiniai keitikliai, vėjo energijos keitikliai, baterijų valdymo sistemos ir kitos naujos energijos įrenginių maitinimo valdymo plokštės.
9. Buitinė elektronika: aukštos klasės garso įranga, žaidimų konsolės, išmaniųjų namų maitinimo moduliai ir kiti produktai, kuriems reikalingas aukštas šilumos išsklaidymas ir aukštos charakteristikos.

Šiluminės-elektrinės atskyrimo vario PCB

Šiluminės-elektrinės atskyrimo vario PCB yra specialios struktūros vario PCB, daugiausia naudojama siekiant dar labiau pagerinti elektroninių produktų šilumos išsklaidymo charakteristikas ir elektrinės izoliacijos patikimumą. „Šiluminis-elektrinis atskyrimas“ reiškia, kad šilumos laidumo kelias ir elektros kelias yra suprojektuoti nepriklausomai ir atskirai, todėl užtikrinamas efektyvus šilumos išsklaidymas ir puiki elektrinė izoliacija.

Šilumai ir elektrai atskirto vario PCB struktūra

1. Komponentų, kuriems reikalingas efektyvus šilumos išsklaidymas, apačioje tiesiogiai ant vario pagrindo atidaromas langas ir užpildomas didelio šilumos laidumo medžiagomis (pavyzdžiui, keramikos gabalėliais, variniais stulpais arba variniais blokais), leidžiant komponentų generuojamą šilumą tiesiogiai perduoti į varinį pagrindą, o elektros jungtis vis dar eina per izoliacinį sluoksnį ir varinės folijos grandinę.
2. Tokiu būdu šiluma tiesiogiai išsklaidoma per šilumos laidumo stulpelius arba langą, o srovė vis dar teka per grandinę per izoliacinį sluoksnį – šiluminis ir elektrinis keliai yra atskirti ir netrukdo vienas kitam.

Pagrindiniai šiluminių ir elektrinių savybių atskyrimo vario PCB privalumai

1. Žymiai pagerina šilumos išsklaidymo efektyvumą, ypač tinka didelio galingumo šviesos diodams, galios įrenginiams ir kitoms labai jautrioms šilumai taikmenoms.
2. Užtikrina elektrinę saugą, apsaugo nuo nuotėkio ir gedimų.
3. Leidžia miniatiūrizuoti ir kurti aukšto integravimo dizainą.

Šiluminių-elektrinių atskyrimo varinių PCB taikymo scenarijai

• Didelės galios LED apšvietimas
• COB pakavimas
• Automobilių žibintai
• Galios puslaidininkių moduliai
• Kitos susijusios sritys
