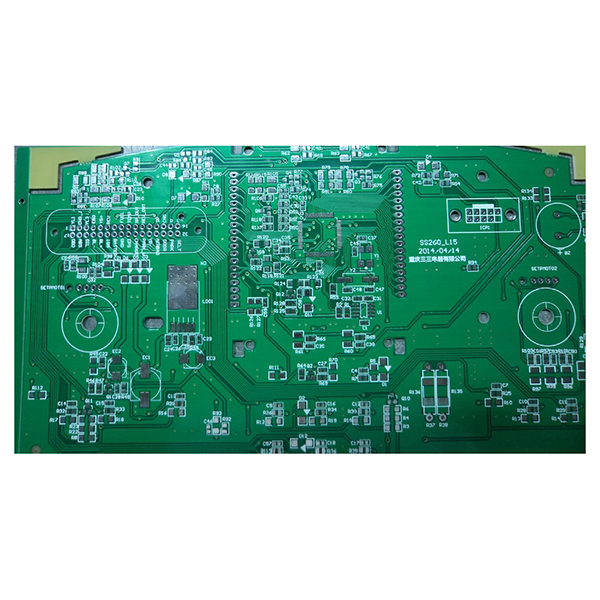

CEM-3 spausdintinių plokščių savybės ir pritaikymas

CEM-3 kompozicinis vario plakiruotas laminatas, skirtas spausdintinėms plokštėms

CEM-3 yra kompozicinis vario plakiruotas laminatas, naudojamas spausdintinėms plokštėms (PCB). Jis pagamintas sustiprinant bešarminį stiklo pluošto audinį ir stiklo pluošto kilimėlį epoksidine derva, o tada ant paviršiaus presuojant vario foliją. CEM-3 elektrinės savybės, atsparumas karščiui ir atsparumas ugniai iš esmės yra panašūs į FR-4, tačiau jo mechaninis stipris yra šiek tiek mažesnis, o šiluminio plėtimosi koeficientas – šiek tiek didesnis. Labiausiai pastebima CEM-3 savybė yra tai, kad jo šerdis paprastai yra balta arba šviesiai pilka, o paviršius lygus, todėl jį lengva gręžti ir apdoroti, todėl jis tinka dvipusės PCB gamybai. CEM-3 plačiai naudojamas elektroniniuose produktuose, kuriuose reikalingas balansas tarp savybių ir kainos, pvz., buitiniuose prietaisuose, prietaisuose ir matuokliuose, automobilių elektronikoje ir kt.

Pagrindinės CEM-3 savybės

• Elektrinės savybės yra panašios į FR-4.
• Didelis PTH (plakiruotų perėjimų) patikimumas.
• Lygus paviršius, šerdis dažniausiai balta arba šviesiai pilka.
• Geras atsparumas ugniai ir izoliacija.
• Lengvai gręžiamas ir apdirbamas.
• Mažesnė kaina nei FR-4, didelis ekonomiškumas.
• Tinka dvipusės PCB gamybai.

Pagrindinės taikymo sritys

• Prietaisai ir matuokliai.
• Informaciniai prietaisai.
• Automobilių elektronika.
• Automatiniai valdikliai.
• Žaidimų konsolės.
• Buitiniai prietaisai.
• Ryšių įranga.

Bendrosios specifikacijos

• Pagrindo storis: 1,0 mm, 1,5 mm.
• Vario storis: 35 μm.
• Plokštės dydis: 1044 × 1245 mm.
• Paviršiaus apdaila: HASL (lyginimas karštu oru), ENIG (beelektrinis nikelio panardinimas į auksą), OSP (organinis litavimo konservantas).
