aklos skylės

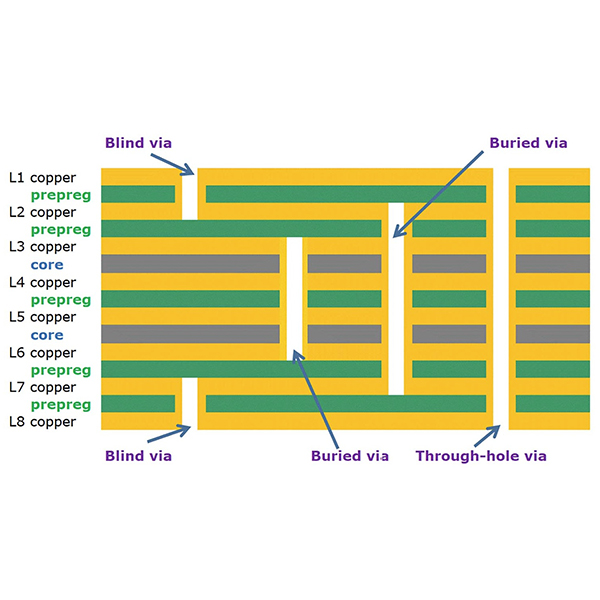

aklos skylės jungia paviršiaus sluoksnį ir vidinius sluoksnius

Aklosios skylės yra gręžtinės skylės, jungiančios PCB paviršiaus sluoksnį su vidiniais sluoksniais, neperduriant visos plokštės. Jos plačiai naudojamos daugiasluoksnėse plokštėse, skirtose didelio tankio ir aukštos kokybės elektroniniams produktams.

Aprašymas

Aklosios perėjimaiyra specializuota daugiasluoksnių spausdintinių plokščių skylių struktūra, daugiausia naudojama jungti takelius tarp plokštės paviršiaus sluoksnio (išorinio sluoksnio) ir vidinio sluoksnio. Vienas aklosios perėjimo angos prievadas yra PCB išoriniame paviršiuje, o kitas prievadas baigiasi PCB vidiniame sluoksnyje, neperduriant visos plokštės.

Pagrindinės aklųjų perėjimų charakteristikos

  1. Jungimo būdas:Jungia tik paviršiaus sluoksnį (pvz., 1 sluoksnį arba viršutinį sluoksnį) su vidiniu sluoksniu, neperkirsdamas visų sluoksnių.
  2. Išvaizda:Matomas iš PCB paviršiaus, bet skylė neperėja į priešingą pusę.
  3. Gamybos sudėtingumas:Sudėtingesnis nei standartiniai perėjimai, reikalaujantis sluoksnių gręžimo ir dengimo technologijų.

Aklųjų perėjimų taikymas

  1. Naudojami didelio tankio jungčių (HDI) plokštėse, siekiant padidinti maršrutizavimo tankį.
  2. Tinka projektams, kuriuose reikalingi daugiasluoksniai jungimai, tuo pačiu taupant erdvę, pvz., išmaniuosiuose telefonuose, planšetiniuose kompiuteriuose, ryšio įrenginiuose ir kituose aukštos klasės elektronikos prietaisuose.

Aklųjų perėjimų privalumai

  1. Taupo PCB erdvę ir padidina maršrutizavimo tankį.
  2. Veiksmingai sutrumpina signalo perdavimo kelius, pagerindami signalo vientisumą.
  3. Palengvina miniatiūrizaciją ir aukštos kokybės projektus.
