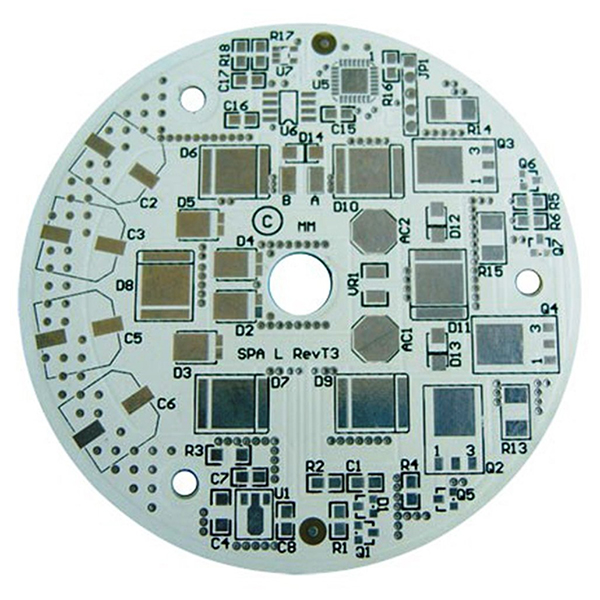

aliuminio pagrindu pagaminta vario plakiruota PCB, užtikrinanti efektyvų šilumos išsklaidymą

Aliuminio pagrindu pagaminta vario plakiruota spausdintinė plokštė (aliuminio PCB)

Aliuminio pagrindu pagaminta vario plakiruota spausdintinė plokštė (paprastai vadinama aliuminio PCB) yra vario plakiruotos plokštės tipas, kurio pagrindinė medžiaga yra metalinis aliuminis. Ant aliuminio pagrindo uždedamas izoliacinis sluoksnis, tada ant izoliacinio sluoksnio uždedamas vario folijos sluoksnis, o grandinės schemos suformuojamos ėsdinimo būdu. Aliuminio PCB pasižymi puikiomis šilumos išsklaidymo, elektrinės izoliacijos ir mechaninio apdorojimo savybėmis. Jos plačiai naudojamos gaminiuose, kuriems reikalingas geras šilumos išsklaidymas ir didelis patikimumas, pvz., LED apšvietime, galios įrenginiuose ir didelio galingumo elektroniniuose komponentuose. Tipinė struktūra susideda iš trijų dalių: aliuminio pagrindo, izoliacinio sluoksnio ir vario folijos sluoksnio.

Pagrindinė aliuminio pagrindo PCB struktūra

1. Aliuminio pagrindas:Pagaminta iš aukšto grynumo aliuminio plokštės, užtikrinančios puikų šilumos laidumą ir mechaninį atramą.
2. Izoliacinis sluoksnis:Pagamintas iš aukštos kokybės izoliacinės medžiagos, užtikrinančios elektrinę izoliaciją ir atsparumą karščiui.
3. Vario folija:Paviršius padengtas aukšto grynumo elektrolitine vario folija, kuri palengvina tolesnį ėsdinimą, kad susidarytų grandinės modeliai.

Pagrindinės metalinio pagrindo PCB savybės

1. Puikus šilumos išsklaidymas, veiksmingai mažinantis elektroninių komponentų temperatūrą.
2. Geros elektrinės izoliacijos ir elektromagnetinio ekranavimo savybės.
3. Didelis mechaninis stiprumas, lengvai perforuojama, gręžiama ir kitaip apdorojama.
4. Tinka paviršinio montavimo technologijai, nereikia papildomų šilumokaičių, padeda sumažinti produkto dydį.
5. Geras matmenų stabilumas, kompaktiška struktūra, tinka aukšto integravimo dizainams.
6. Pasirenkamos ekologiškos medžiagos, atitinkančios RoHS ir kitus standartus.

Pagrindinės aliuminio plakiruotos PCB taikymo sritys

1. Galios hibridiniai IC (HIC).
2. Garso įranga: įvesties/išvesties stiprintuvai, balansiniai stiprintuvai, garso stiprintuvai, priešstiprintuvai, galios stiprintuvai ir kt.
3. Ryšių elektroninė įranga: aukšto dažnio stiprintuvai, filtravimo grandinės, siųstuvų grandinės.
4. Galios įranga: perjungimo reguliatoriai, nuolatinės srovės keitikliai, SW reguliatoriai ir kt.
5. Biuro automatizavimo įranga: elektros mašinos, vairuotojai ir kt.
6. Kompiuterinė įranga: CPU plokštės, lankstieji diskai, maitinimo šaltiniai ir kt.
7. Maitinimo moduliai: keitikliai, puslaidininkiniai relės, maitinimo šaltiniai ir kt.
8. LED apšvietimas: didelio galingumo LED lempos, LED sienos, LED gatvių šviestuvai ir kt.

Bendrosios specifikacijos

• Aliuminio pagrindo storis: 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 4,0 mm.
• Vario storis: 35 μm, 70 μm, 105 μm.
• Plokštės dydis: 500×1200 mm, 600×1200 mm, 1000×1200 mm.
• Paviršiaus apdaila: kanifolija, karšto oro litavimo išlyginimas (HASL).
