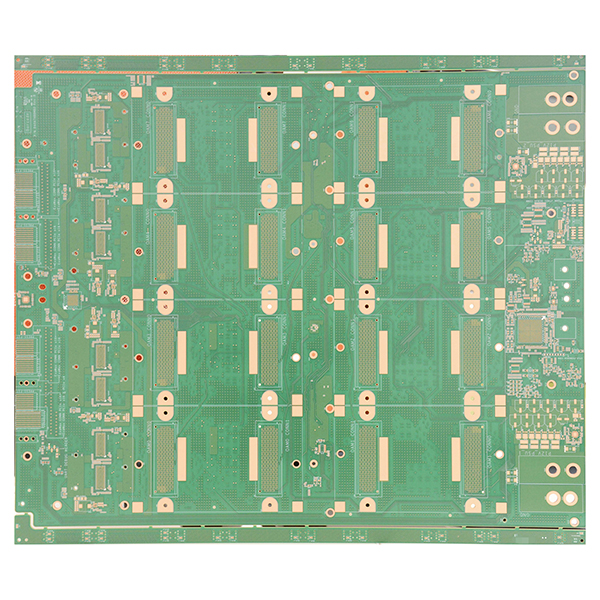

AI universali pagrindinė plokštė UBB gamyba greitintuvo jungčiai

AI UBB plokštės apibrėžimas

AI UBB, Universal Base Board, yra aukštos klasės pagrindinė plokštė arba pagrindinė plokštė, sukurta teikti maitinimą, signalą, valdymą ir greitųjų jungčių kanalus AI greitintuvų plokštėms, pvz., OAM moduliams, GPU ir FPGA. Ji paprastai naudojama kaip pagrindinė jungčių platforma AI serveriuose arba AI greitintuvų korpusuose, pvz., NVIDIA HGX, Baidu Kunlun ir Alibaba Hanguang, todėl yra pagrindinis šiuolaikinių AI skaičiavimo centrų aparatinės įrangos pagrindas.

Pagrindinės AI UBB plokštės funkcijos

• Užtikrina greitą jungimą tarp kelių AI greitintuvo plokščių ir pagrindinio procesoriaus, taip pat tarp greitintuvo plokščių, palaikydama tokius protokolus kaip PCIe, NVLink ir CXL.
• Užtikrina vieningą energijos paskirstymą, aušinimo sąsajas, valdymo signalų paskirstymą ir būklės stebėjimo funkcijas.
• Palaiko įvairių tipų AI greitintuvo modulius, užtikrindama aukštą suderinamumą ir lanksčią mastelio keitimą.
• Užtikrina didelės spartos, mažos latentinės trukmės duomenų perdavimo kelius, užtikrinančius efektyvų duomenų mainų ir perdavimo procesą.

Pagrindinės AI UBB PCB gamybos savybės

• Ypač didelis sluoksnių skaičius (≥20 sluoksnių), didelis dydis (paprastai virš 400×500 mm) ir plokštės storis ≥3 mm.
• Naudoja itin mažų nuostolių, aukščiausios kokybės medžiagas, kad atitiktų aukšto dažnio signalų perdavimo reikalavimus.
• Naudoja pažangius procesus, pvz., atvirkštinį gręžimą, derva užpildytus perėjimus ir POFV, su mažiausiu gręžimo skersmeniu 0,2 mm ir kraštinių santykiu ≥15.
• Didelis takelių tankis iki 0,09/0,09 mm, kai kurių impedanso kontrolės tikslumas siekia ±8 %.
• Palaiko didelės galios tiekimą ir karšto keitimo modulius, su stipriais aušinimo ir galios valdymo pajėgumais.
• Labai pritaikytas dizainas su išskirtiniu patikimumu ir stabilumu, tinkamas didelio masto AI klasterių diegimui.

Pagrindinės AI UBB plokštės taikymo sritys

• OAM, atviras pagreitintuvo modulis, architektūros AI serveriai, tarnaujantys kaip tiltas tarp OAM modulių ir pagrindinės plokštės/CPU.
• Pagrindinė plokštė AI serverių platformoms, pvz., NVIDIA HGX, užtikrinanti kelių GPU/AI greitintuvų plokščių sujungimą.
• Aukštos kokybės AI serveriai su skysčio arba oro aušinimu, leidžiantys modulinį išplėtimą ir didelio tankio, didelės skaičiavimo galios AI klasterių valdymą.
• Naudojami superkompiuterių centruose, duomenų centruose ir didelio masto AI debesų kompiuterijos platformose aukštos klasės AI taikymams.

Skirtumai nuo tradicinių pagrindinių plokščių

• UBB plokštės yra specialiai suprojektuotos AI greitintuvų ekosistemai, palaiko didesnį pralaidumą (pavyzdžiui, PCIe Gen4/Gen5, NVLink, CXL) ir didesnius galios reikalavimus.
• Didesnis dėmesys lanksčiam išplėtimui ir įvairiapusiškam AI modulių suderinamumui, prisitaikant prie sparčios AI technologijos ir aparatinės įrangos evoliucijos.
• Užtikrina didesnį signalo vientisumą ir sistemos patikimumą, todėl yra nepakeičiama didelio masto AI skaičiavimo platformų sudedamoji dalis.
