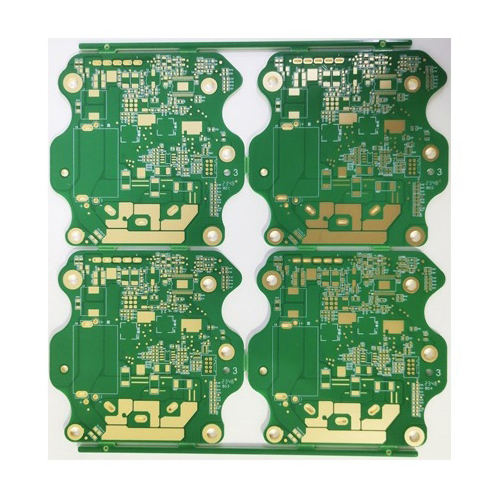

Keturių sluoksnių spausdinta plokštė su ENIG apdaila

Keturių sluoksnių spausdintinė plokštė pagaminta naudojant ENIG procesą, kurio tikslas – ant plokštės paviršiaus suformuoti spalvos atžvilgiu stabilų, blizgų, lygų ir puikiai litinimą užtikrinantį nikelio ir aukso sluoksnį.

Aprašymas

ENIG (beelektrinis nikelio panardinimo auksas) proceso apžvalga

ENIG (Electroless Nickel Immersion Gold) procesas iš esmės susideda iš keturių etapų: paruošiamojo apdorojimo (įskaitant riebalų pašalinimą, mikrograviravimą, aktyvinimą ir po panardinimo), nikelio nusodinimo, aukso nusodinimo ir po apdorojimo (aukso atliekų nuplovimo, DI vandens nuplovimo ir džiovinimo).

Pagrindinės 4 sluoksnių spausdintinių plokščių savybės

  • Daugiasluoksnė struktūra:4 sluoksnių struktūra užtikrina aukštesnes elektrinės charakteristikas ir stipresnį atsparumą trukdžiams, todėl ji tinka sudėtingiems grandynų projektams.
  • Lygus paviršius:ENIG paviršius yra lygus ir blizgus, tinkamas smulkiems komponentams ir didelio tankio paketams, pvz., BGA.
  • Puikus litavimas:Auksinis sluoksnis užtikrina puikų litavimą, pagerindamas litavimo kokybę ir surinkimo patikimumą.
  • Stiprus atsparumas oksidacijai:Nikelio ir aukso sluoksnis veiksmingai apsaugo varį nuo oksidacijos, prailgindamas PCB tarnavimo laiką.
  • Puikios elektrinės savybės:Daugiasluoksnė konstrukcija padeda užtikrinti signalo vientisumą ir greitą signalo perdavimą.

Pagrindinės 4 sluoksnių spausdintinių plokščių plokščių taikymo sritys

  • Ryšių įranga.
  • Kompiuterių ir serverių pagrindinės plokštės.
  • Pramoninės valdymo sistemos.
  • Mediciniai elektroniniai prietaisai.
  • Automobilių elektronika.
  • Aukščiausios klasės buitinė elektronika.
