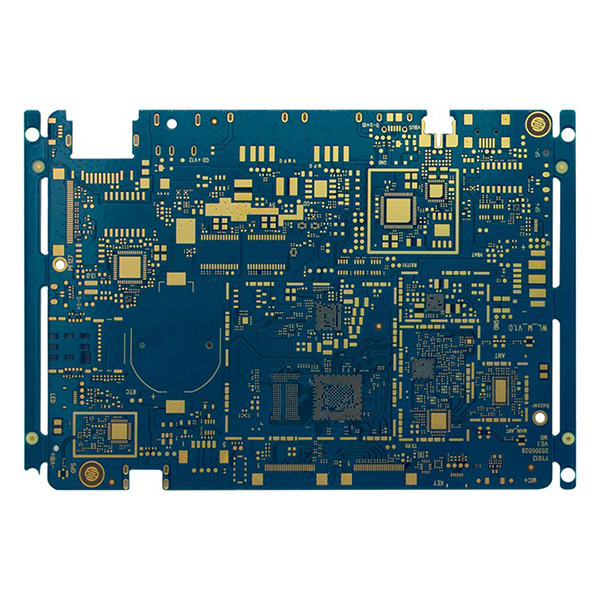

5G IoT PCB gamyba naudojant S1000-2M ir ENIG+OSP

Ši 5G IoT PCB pasižymi puikiomis elektrinėmis savybėmis ir patikimu mechaniniu stiprumu, atitinkančiu griežtus reikalavimus, keliamus greitajam signalų perdavimui ir didelio tankio surinkimui 5G IoT įrenginiams. Jos projektavimo ir gamybos procese visapusiškai atsižvelgiama į įvairius IoT terminalų poreikius, užtikrinant didelį suderinamumą ir mastelio keitimą.

Pagrindinės 5G IoT PCB gamybos savybės

• Naudojamas S1000-2M aukštos kokybės substratas, pasižymintis puikiu atsparumu karščiui ir matmenų stabilumu, tinkamas aukšto dažnio, greitojo signalo perdavimui.
• Hibridinis presavimo procesas pagerina bendrą plokštės veikimą, prisitaikydamas prie daugiasluoksnių struktūrų ir sudėtingų grandynų dizainų.
• Paviršiaus apdorojimas derina ENIG (Electroless Nickel Immersion Gold) ir OSP (Organic Solderability Preservative) technologijas, pagerindamas litavimo patikimumą ir atsparumą oksidacijai, taip pratęsdamas produkto tarnavimo laiką.
• Palaiko didelio tankio maršrutizavimą ir mažos apertūros apdorojimą, atitinkantį miniatiūrizacijos ir integracijos tendencijas IoT srityje.
• Puikus signalo vientisumas ir elektromagnetinis suderinamumas užtikrina stabilų 5G duomenų perdavimą.
• Pritaikomas dydis, sluoksnių skaičius ir proceso parametrai, kad būtų galima lanksčiai pritaikyti įvairius IoT įrenginius.

Pagrindinės taikymo sritys

• Pagrindinės plokštės ir funkciniai moduliai 5G IoT galutiniams įrenginiams.
• Jutiklių ir valdymo mazgai išmaniųjų namų ir išmaniųjų miestų taikymuose.
• Aukšto patikimumo sritys, pvz., transporto priemonių tinklai ir pramoninis IoT.
• Įvairūs belaidžio ryšio moduliai ir duomenų surinkimo įrenginiai.
• Kiti 5G IoT produktai, kuriems reikalingas greitas signalų perdavimas ir didelio tankio integracija.
