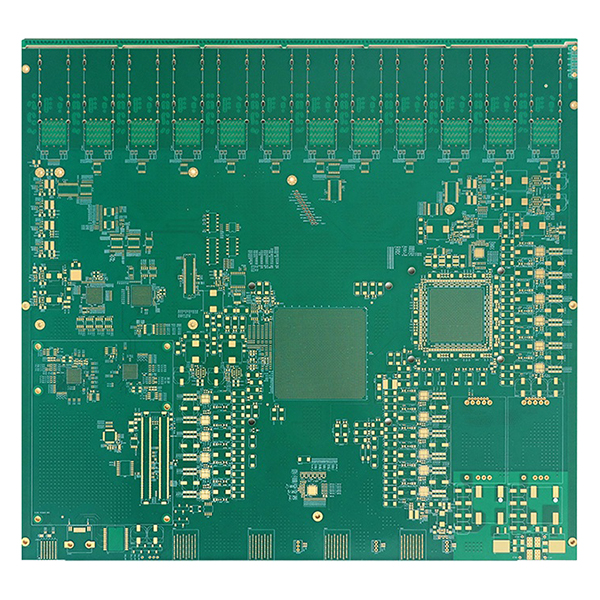

26 sluoksnių PCB, skirta greitaeigiams tinklams ir duomenų centrams

26 sluoksnių PCB dažniausiai naudojama aukštos klasės įrangoje, kuriai reikalingas išskirtinis signalo vientisumas, atsparumas trukdžiams ir maršrutizavimo erdvė. Jos daugiasluoksnė struktūra padeda optimizuoti energijos paskirstymą, leidžia tiksliai kontroliuoti varžą ir palaiko pažangias technologijas, pvz., aklas/paslėptas perėjimas ir HDI, atitinkančias greitųjų, aukšto dažnio ir daugių lustų integracijos taikymų reikalavimus.

Pagrindinės 26 sluoksnių spausdintinės plokštės savybės

• Itin didelis sluoksnių skaičius palaiko sudėtingą ir greitą signalų maršrutizavimą.
• Naudojami „Tachyon 100G“ ir angliavandenilio medžiagos užtikrina itin mažą signalo praradimą, todėl ji idealiai tinka greitam duomenų perdavimui.
• Plonas linijų plotis/atstumas ir mažų perėjimų technologija padidina maršrutizavimo tankį.
• Vienodas plokštės storis ir stabili struktūra tinka didelio masto tinklo įrangai.
• Vienodas vario storis vidiniuose ir išoriniuose sluoksniuose, didelė srovės pralaidumo geba ir puikus atsparumas oksidacijai.
• ENIG (Electroless Nickel Immersion Gold) paviršiaus apdaila veiksmingai apsaugo nuo oksidacijos ir užtikrina patikimą litavimą.

Pagrindinės 26 sluoksnių PCB taikymo sritys

• Aukščiausios klasės tinklo komutatoriai.
• Pagrindiniai komutaciniai įrenginiai duomenų centrams.
• Greitaeigiai maršrutizatoriai ir optinės ryšių sistemos.
• Didelės įmonės ir telekomunikacijų operatorių tinklo infrastruktūra.

Pagrindiniai parametrai

• Sluoksniai:26
• Medžiagos:Tachyon 100G, angliavandenilis
• Plokštės storis:3,5±0,35 mm
• Vidinis/išorinis vario storis:0,33 OZ
• Mažiausias linijos plotis/atstumas:0,118/0,051 mm
• Mažiausias skylės skersmuo:0,225 mm
• Paviršiaus apdaila:ENIG
