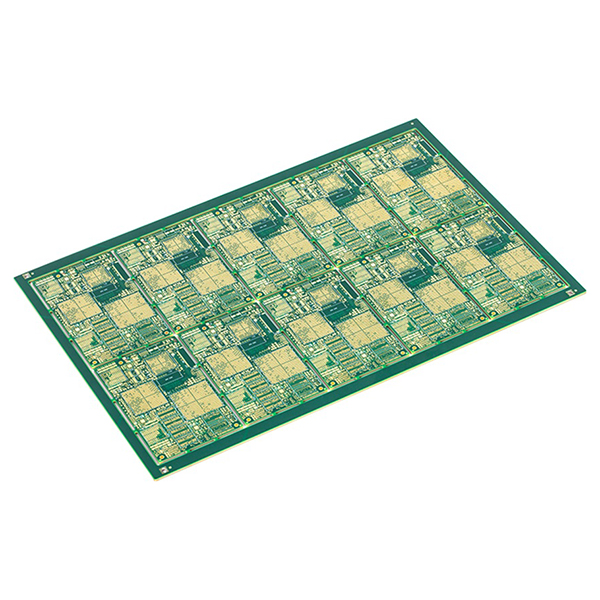

24 sluoksnių 2-os eilės HDI PCB, skirta didelio tankio taikymams

Dvidešimt keturių sluoksnių spausdintinė plokštė (PCB)

Dvidešimt keturių sluoksnių spausdintinė plokštė (PCB) yra aukštos klasės daugiasluoksnė PCB, paprastai naudojama elektroninėse sistemose, kurioms reikalingos sudėtingos grandinės, didelio tankio maršrutizavimas, greitas signalų perdavimas ir didelis patikimumas.

Pagrindinės 24 sluoksnių PCB savybės

• Palaiko itin didelio tankio ir sudėtingą grandynų maršrutizavimą.
• Naudoja 2-os eilės HDI technologiją su sukrautiems ir išskirstytais aklais/paslėptais perėjimais.
• Puikus signalo vientisumas ir EMI/EMC našumas.
• Tikslus impedanso valdymas ir optimizuotas galios paskirstymo tinklas.
• Tinka greitųjų, aukšto dažnio ir daugiačipių integracijos projektams.
• Atitinka didelio masto komponentų montavimo su aukštu patikimumu reikalavimus.
• Daugiasluoksnė struktūra suteikia pakankamai vietos maršrutams sudėtingų grandynų projektams ir itin tankiems komponentų išdėstymams.
• Puikios elektrinės charakteristikos: daugiasluoksnė struktūra padeda pagerinti signalo ir galios vientisumą, sumažinant kryžminį triukšmą ir trukdžius.
• Stiprus EMI/EMC valdymas: palengvina elektromagnetinio suderinamumo projektavimą, idealiai tinka greitųjų, aukšto dažnio taikymams.
• Palaiko pažangius procesus, pvz., aklas/paslėptas vias ir HDI, leidžiančius mažesnį dydį ir didesnę integraciją.

Pagrindinės 24 sluoksnių PCB taikymo sritys

• Aukštos kokybės serveriai ir duomenų centrų įranga.
• Tinklo ryšio ir bazinių stočių įranga.
• Aerokosminės elektroninės sistemos.
• Medicinos prietaisai ir pramonės automatika.
• Aukščiausios klasės kompiuteriniai ir ryšių terminalai.

Pagrindinės specifikacijos

• Sluoksnių skaičius:24
• Medžiaga:FR-4 (Tg180), VT-47
• Plokštės storis:2,59±0,26 mm
• Takelio plotis/atstumas:3,5/5,0 mil
• Skylės skersmuo:0,25 mm
• Paviršiaus apdaila:ENIG (panardinamas auksas)
