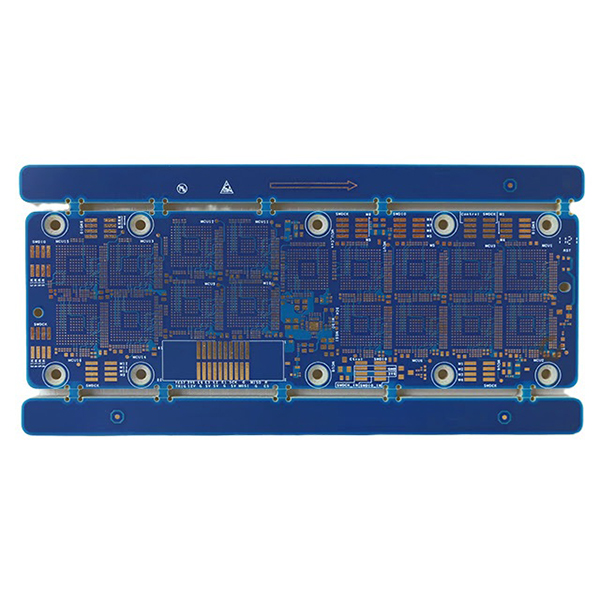

14 sluoksnių 3 pakopų puslaidininkių bandymo plokštės PCB gamyba

14 sluoksnių, 3 pakopų puslaidininkių bandymo plokštės PCB gamyba

14 sluoksnių, 3 pakopų puslaidininkių bandymo plokštės PCB gamyba, pasižyminti dideliu tankiu, dideliu tikslumu ir dideliu patikimumu, yra plačiai naudojama įvairiuose pažangiuose puslaidininkių bandymo įrenginiuose ir yra pagrindinis pagrindas, užtikrinantis lustų kokybę ir našumą.

Pagrindinės 14 sluoksnių, 3 etapų puslaidininkių bandymo plokštės PCB gamybos savybės

• Daugiasluoksnė didelio tankio jungtis:14 sluoksnių struktūra, derinama su 3 pakopų HDI technologija, palaiko sudėtingus grandynų išdėstymus ir daugiasignalę izoliaciją, atitinkančią didelio tankio ir didelės spartos signalų perdavimo reikalavimus.
• Tikslus gamybos procesas:Naudojama aukštos kokybės Shengyi S1000-2M medžiaga su auksu padengtu paviršiumi, mažiausiu 0,5 mm skersmens skylės diametru ir mažiausiu 4/4 mil trasos/tarpo atstumu, tinkama smulkiam žingsniui ir didelio tikslumo bandymams.
• Aukštas patikimumas ir signalo vientisumas:Pažangi paslėpta/akla perėjimų technologija ir tarpsluoksnių jungtys žymiai pagerina signalo vientisumą ir atsparumą trukdžiams, užtikrinant tikslius bandymų duomenis.
• Puikios medžiagos ir meistriškumas:Atsparumas aukštai temperatūrai ir korozijai, tinkamas ilgalaikiams ir sudėtingiems bandymams.
• Lankstus dizainas ir pritaikymas:Palaiko įvairias bandymų sąsajas ir individualų dizainą, todėl lengviau integruojama į įvairias bandymų sistemas.

14 sluoksnių, 3 pakopų puslaidininkių bandymų plokštės pristatymas

• 14 sluoksnių:Tai 14 laidžių sluoksnių PCB viduje, leidžiančių sudėtingus grandynų sujungimus ir signalų izoliaciją per daugiasluoksnį sukaupimą, tinkamų didelio tankio ir greitų signalų reikalavimams bei skatinančių signalų vientisumą ir elektromagnetinį suderinamumą.
• 3 etapai:Paprastai reiškia HDI (High Density Interconnect) technologijos „žingsnius“ – tris lazerinio gręžimo ir tris laminavimo procesus, palaikančius smulkesnes paslėptas/aklas jungtis, užtikrinančias lankstesnius jungimus ir didesnį tankį, tinkamus greitųjų/aukšto dažnio taikymams.
• Puslaidininkių bandymo plokštė:Specialiai naudojama tokioms funkcijoms kaip lustų funkcionavimo testavimas ir senėjimo testavimas, reikalaujantiems aukšto patikimumo, didelio tikslumo ir puikios signalų perdavimo gebos.

Pagrindinės taikymo sritys

• Puslaidininkių bandymo sistemos, pvz., lustų bandymo įrenginiai, ATE automatinė bandymo įranga, zondų kortelės ir apkrovos plokštės.
• Didelės paklausos bandymų scenarijai, tokie kaip IC funkcionavimo bandymai, senėjimo bandymai ir gedimų analizė.
• Tinka puslaidininkių pakavimui ir testavimui bei moksliniams tyrimams ir plėtrai, kuriuose reikalingas aukštas dažnis, didelis greitis, didelis tikslumas ir didelis patikimumas.
